من به عنوان تأمین کننده هسته های دوربین بدون پوشش ، سالهاست که عمیقاً در صنعت تصویربرداری حرارتی درگیر شده ام. یکی از متداول ترین سؤالاتی که با آن روبرو هستم مربوط به سر و صدای کم فرکانس هسته های دوربین بدون پوشش است. در این وبلاگ ، من به آنچه سر و صدای فرکانس کم است ، تأثیر آن بر روی هسته های دوربین بدون پوشش و نحوه پرداختن به آن می پردازم.
درک صدای کم فرکانس
نویز کم فرکانس ، همچنین به عنوان نویز 1/F یا نویز سوسو زدن شناخته می شود ، نوعی نویز الکترونیکی است که دارای چگالی طیفی قدرت به طور معکوس متناسب با فرکانس است. به عبارت ساده تر ، با کاهش فرکانس ، سطح سر و صدا افزایش می یابد. این سر و صدا در بسیاری از دستگاه های الکترونیکی از جمله هسته های دوربین بدون پوشش وجود دارد.
در هسته های دوربین بدون شیب ، نویز کم فرکانس می تواند به عنوان یک نوسان سیگنال آهسته و متفاوت باشد که کیفیت تصویر را تخریب می کند. این می تواند باعث ایجاد "در حال حرکت" در تصاویر حرارتی شود و تشخیص دقیق و تجزیه و تحلیل اشیاء را دشوار می کند. بر خلاف سر و صدای فرکانس بالا ، که اغلب از طریق تکنیک های فیلتر ساده کاهش می یابد ، از بین بردن نویز فرکانس کم چالش برانگیزتر است زیرا این امر بر پایداری طولانی مدت هسته دوربین تأثیر می گذارد.
منابع سر و صدای کم فرکانس در هسته های دوربین بدون پوشش
چندین منبع سر و صدای کم فرکانس در هسته های دوربین بدون پوشش وجود دارد. یکی از منابع اصلی نوسانات حرارتی در عناصر آشکارساز است. هسته های دوربین بدون پوشش به تغییر مقاومت میکروبولومتر به دلیل تابش مادون قرمز جذب شده برای تولید سیگنال الکتریکی متکی هستند. با این حال ، دمای عناصر آشکارساز نیز می تواند تحت تأثیر دمای محیط و خود گرمایش دستگاه باشد. این نوسانات حرارتی می تواند نویز فرکانس کم را به سیگنال وارد کند.
منبع دیگر اجزای الکترونیکی در مدار یکپارچه Read - Out (ROIC) است. ROIC وظیفه تقویت و پردازش سیگنال ها از عناصر آشکارساز را بر عهده دارد. ترانزیستورها و سایر اجزای موجود در ROIC می توانند به دلیل عواملی مانند نوسانات تحرک حامل و تونل زدن به دام ، نویز کم فرکانس ایجاد کنند.
تأثیر سر و صدای کم فرکانس بر کیفیت تصویر
وجود سر و صدای کم فرکانس می تواند تأثیر قابل توجهی در کیفیت تصویر هسته های دوربین بدون پوشش داشته باشد. این می تواند نسبت سیگنال - به - نویز (SNR) را کاهش دهد ، که اندازه گیری قدرت سیگنال مفید در مقایسه با سر و صدای پس زمینه است. SNR پایین به این معنی است که تمایز بین اشیاء و پس زمینه ، به ویژه در شرایط کم تضاد ، دشوارتر است.
سر و صدای کم فرکانس همچنین می تواند باعث یکنواختی در تصویر شود. عناصر مختلف ردیاب ممکن است تحت تأثیر نویز به درجات مختلف قرار بگیرند و در نتیجه ظاهر "لکه دار" در تصویر ایجاد می شود. این یکنواختی می تواند انجام اندازه گیری دقیق دما و تشخیص شی را به چالش بکشد.
چگونه ما به نویز کم فرکانس می پردازیم
به عنوان تأمین کنندههسته های دوربین بدون پایه، ما چندین استراتژی برای پرداختن به سر و صدای کم فرکانس ایجاد کرده ایم. یک رویکرد استفاده از تکنیک های پیشرفته کالیبراسیون است. با اندازه گیری و جبران دوره ای برای رانش فرکانس کم عناصر ردیاب ، می توانیم پایداری طولانی مدت هسته دوربین را بهبود بخشیم.
ما همچنین برای بهبود طراحی عناصر آشکارساز و ROIC در تحقیق و توسعه سرمایه گذاری می کنیم. به عنوان مثال ، ما از موادی با ثبات حرارتی بهتر استفاده می کنیم و طرح اجزای الکترونیکی را بهینه می کنیم تا تولید نویز فرکانس کم کاهش یابد.
علاوه بر این ، ما الگوریتم های پردازش سیگنال پیشرفته را برای فیلتر کردن نویز کم فرکانس ایجاد کرده ایم. این الگوریتم ها می توانند با ویژگی های نویز و سیگنال سازگار شوند و امکان کاهش موثرتر نویز را بدون قربانی کردن اطلاعات مفید در تصویر فراهم می کنند.
برنامه های کاربردی هسته های دوربین بدون پوشش و اهمیت کاهش نویز فرکانس کم
هسته های دوربین بدون پوشش به طور گسترده ای در کاربردهای مختلفی از جمله نظارت ، بازرسی صنعتی و تصویربرداری پزشکی مورد استفاده قرار می گیرند. در برنامه های نظارتی ، توانایی ضبط تصاویر حرارتی شفاف و پایدار برای تشخیص متجاوزان و نظارت بر زیرساخت های مهم بسیار مهم است. سر و صدای کم فرکانس می تواند تمایز بین اشیاء واقعی و آلارم های کاذب را دشوار کند ، بنابراین کاهش این سر و صدا برای عملکرد قابل اعتماد ضروری است.
در بازرسی صنعتی ، از هسته های دوربین بدون پوشش برای تشخیص نشت گرما ، نظارت بر دمای تجهیزات و انجام آزمایش های غیر مخرب استفاده می شود. سر و صدای کم فرکانس می تواند در اندازه گیری دقیق دما تداخل داشته باشد ، که می تواند منجر به تشخیص نادرست و اشتباهات نگهداری گران شود.
در تصویربرداری پزشکی ، از دوربین های حرارتی می توان برای تشخیص التهاب و سایر ناهنجاری های بدن استفاده کرد. وجود سر و صدای کم فرکانس می تواند شناسایی و تجزیه و تحلیل دقیق این شرایط را دشوار کند ، بنابراین کاهش نویز برای ارائه تشخیص دقیق پزشکی بسیار مهم است.
نمونه کارها محصولات ما

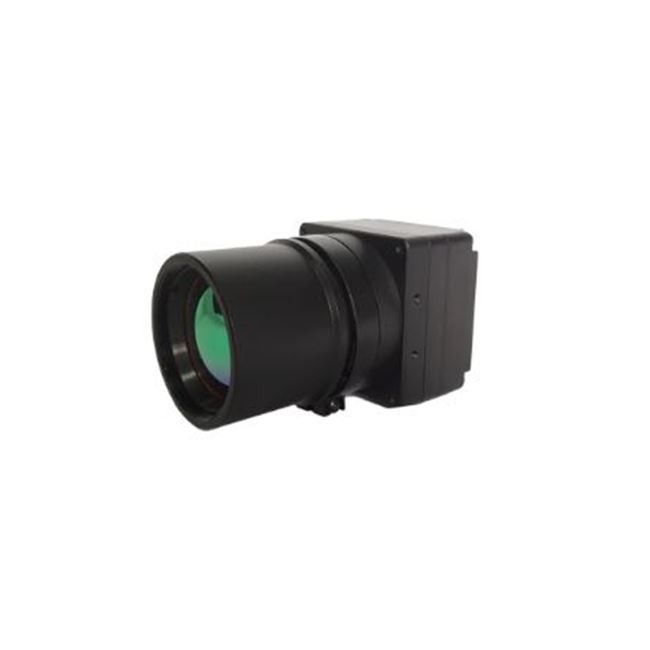

ما طیف گسترده ای ازهسته های دوربین حرارتیوتهسته های دوربین مادون قرمز مینیاتورکه برای به حداقل رساندن نویز کم فرکانس طراحی شده اند. هسته های دوربین ما دارای میکروبولومتر عملکردی بالا و فناوری پیشرفته پردازش سیگنال برای اطمینان از تصاویر حرارتی شفاف و پایدار هستند.
این که آیا شما برای یک سیستم نظارت در مقیاس کوچک یا یک پروژه بازرسی صنعتی در مقیاس بزرگ به هسته دوربین نیاز دارید ، ما راه حل مناسبی برای شما داریم. محصولات ما به دلیل قابلیت اطمینان ، کیفیت تصویر بالا و کم هزینه مالکیت شناخته شده اند.
برای تهیه و همکاری با ما تماس بگیرید
اگر شما علاقه مند به کسب اطلاعات بیشتر در مورد هسته های دوربین بدون پوشش ما هستید یا نیازهای خاصی برای برنامه خود دارید ، ما شما را تشویق می کنیم تا با ما تماس بگیرید. تیم متخصصان ما آماده هستند تا در انتخاب هسته مناسب دوربین و ارائه پشتیبانی فنی به شما کمک کنند. ما معتقدیم که با همکاری مشترک ، می توانیم بر چالش های سر و صدای کم فرکانس غلبه کنیم و به بهترین کیفیت تصویر ممکن برای نیازهای تصویربرداری حرارتی خود برسیم.
منابع
- اسمیت ، جی. (2018). "فناوری تصویربرداری حرارتی: اصول و برنامه ها." اسپرینگر
- جانسون ، ر. (2019). "نویز کم فرکانس در دستگاه های الکترونیکی." معاملات IEEE در دستگاه های الکترون.
- براون ، A. (2020). "پیشرفت در فن آوری ردیاب مادون قرمز غیرمجاز." مجموعه مقالات SPIE.
